产品名称：普通EOC终端
所属分类：普通EOC终端
浏览次数：1764
上传时间：2016-04-01 17:58:31

产品简介：

HTT-EOC5004终端设备是用于在CATV的Cable网络中构造二层的以太网传输通道，通过有线电视同轴电缆线传输和接收以太网信号，同时不影响原有的CATV信号。HTT-EOC5004铜轴电缆宽带接入终端采用了目前业界公认的HomePlugAV INT7411+RTL8306SD解决方案，通过1个同轴WAN端口与局端设备相连，本地提供4个百兆全双工以太网接口，可用于同时连接计算机、数字电视机顶盒、IP电话机等多种终端；支持QoS 设置，可以为各种业务类型的数据流提供相应优先级传输保障。支持带宽控制，每台HTT-EOC5004最大上行带宽均可进行设置，防止用户侧的其它网络设备出现异常或者人为攻击的时候对整个同轴传输网络造成冲击。支持加密传输，满足高可靠性业务需求。HTT-EOC5004和EOC 局端组网可充分满足广电网络三网合一业务部署要求。实际组网时，单台EOC 局端可下挂多达253 台HTT-EOC5004，实现较高的收敛比。HTT-EOC5004占用7.5～65MHz 的低频段，和现有CATV 系统频率无冲突，可减少相互干扰。

产品特性：

符合IEEE HomePlug AV，IEEE802.3、IEEE802.3u；

EOC同轴电缆WAN接入，提供4个10/100M 自适应以太网接口，支持端口自动翻转。用于连接计算机、机顶盒、IP电话机等设备；

内置CATV信号分离；

占用7.5～65MHz以下的低频带宽通信，对现有的CATV信号无任何影响；

无需用户配置，即插即用；

支持以太网接口VLAN设置；

支持Qos 801.1P设置；

外置DC12V 0.5A电源适配器；

产品规格：

产品型号		HTT-EOC5004

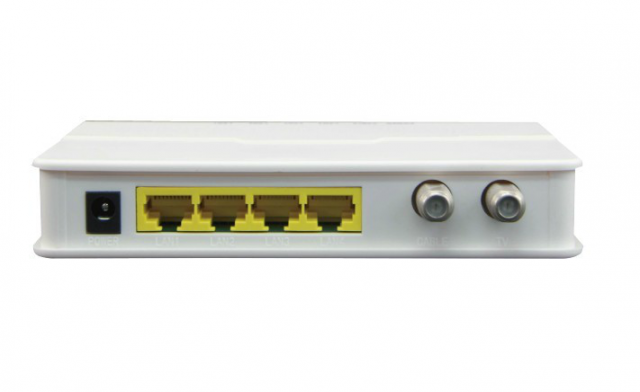

端口	WAN	1个螺纹Cable接口
	LAN	4个10/100M自适应RJ45端口
	TV	1个CATV 同轴线接口
支持的标准和协议		IEEE HomePlug AV，IEEE 802.3、IEEE 802.3u、CSMA/CA、CSMA/CD、TCP/IP、PPPoE
EOC 参数	工作频率	7.5-65MHz
	输出功率	≥110dBuV
	调制方式	OFDM
	物理层带宽	700Mbps
	IP层吞吐量	独享或共享50-85Mbps
	射频阻抗	75欧
CATV射频	工作频带	87-1000MHz
	反射损耗	>16dB
	插入损耗	≤1dB
网络介质		10Base-T： 3类或3类以上UTP 100Base-TX： 5类UTP
LED 指示	Cable	常亮：Cable连接；闪烁：数据传输
	LAN	常亮：连接；闪烁：数据传输
	其它	Power(电源)
外形尺寸(L×W×H)		120(mm)80(mm)28(mm)
使用环境		工作温度： -20℃～55℃；工作湿度10％～90％不凝结存储温度： -40℃～70℃；存储湿度5％～90％不凝结
外置电源		电源适配器输出： DC 12V/0.5A
