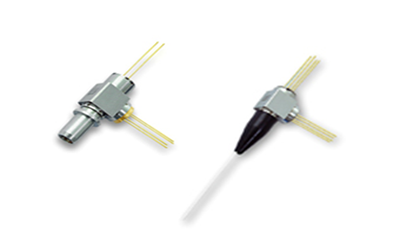

HBA-0304-Lxx

产品名称：HBA-0304-Lxx
所属分类：BOSA
浏览次数：2187
上传时间：2015-12-11 14:41:45

武汉恒泰通专注工业级光电产品，凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验，有500多种光模块，产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天，多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力，帮助客户对市场需求、技术发展精确把控，节约运营成本，降低市场风险，不断为客户创新技术，创新价值。

产品特点

l High-stability 1310nm MQW-DFB laser

l Built-in InGaAsP monitor photodiode

l Low Threshold

l High Reliability

l 2.5G APD+TIA

l SC Receptacle / SMF Pigtail Package

指标参数/Specification

Transmitter Characteristics	Symbol	Test	Min	Typ	Max	Unit
Rated Output Power	Pout	Iop=Ith+20mA, Tc =25℃	1.5	-		mW
Rated Output Power	Pout	Iop=Ith+20mA,Tc=0~70℃	0.9	-	400	mW
Threshold Curren	Ith	Iop=Ith+20mA, Tc =25℃	-		15	mA
Threshold Curren	Ith	Iop=Ith+20mA,Tc=0~70℃		-	35	mA
Center wavelength	λc	Iop=Ith+20mA, Tc =25℃	1300	1310	1230	nm
Center wavelength	λc	Iop=Ith+20mA,Tc=0~70℃	1290	-	1330	nm
Spectrum Width	Δ λ	Iop=Ith+20mA,Tc=0~70℃	-	-	1	nm
Side Mode Suppression Ratio	SMSR	Iop=Ith+20mA,Tc=0~70℃	30	-	-	dB
Tracking Error	TE	Iop=Ith+20mA,Tc=0~70℃	-1.2	-	1.2	dB
Rise and Fall times	Tr/Tf	CW,20%~80%	-	-	200	ps
Monitor PD Current	Im	Iop=Ith+20mA, Tc =25℃	100	-	1500	uA
Monitor PD Dark Current	Id	CW	-	-	100	nA

Receiver Characteristics	Symbol	Test	Min	Typ	Max	Unit
Wavelength Range	λ	CW	1480	1490	1500	nm
Sensitivity	Sens	BER=10-10 @2.5G, ER=10dB,PRBS223-1，Vop=0.9*Vbr	-	-	-30.5	dBm
Overload	P	BER=10-10 @2.5G, ER=10dB,PRBS223-1，Vop=0.9*Vbr	-7	-	-	dBm
Break Down Voltage	Vbr	ID=10uA	40	-	55	V
Optical Isolation From External Source	ISO	@1260~1360nm	25	-	-	dB
Optical Isolation From External Source	ISO	WBF Isolation for ITU-T G.984.5 compliance，(Ref to WBF Isolation Characteristics)	35	-	-	dB
Responsivity	R	CW,λ=1490nm,M=1, Tc=25℃	0.7	-	-	A/W
Optical Return loss	Rrel	@λ=1490nm	20		-	dB
Crosstalk	Xopt		-	-	-45	dB
Resistance	Z		-	50	-	ohm
Operation Voltage	Vcc	-	3.0	3.3	3.6	V
Operation Current	Icc	Pin=0uW	15	19	24	mA
