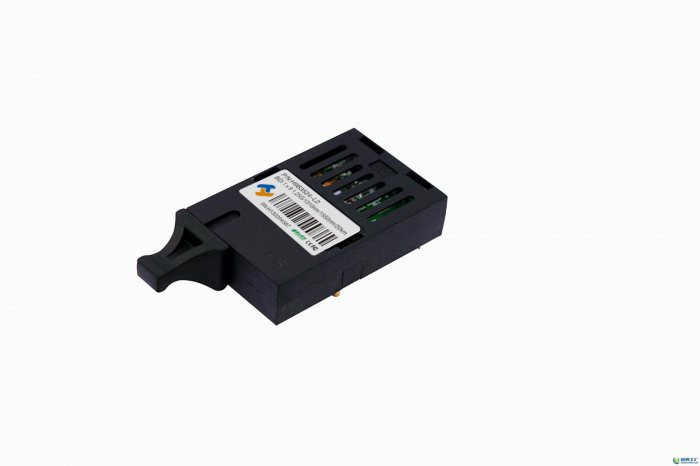

H9F3124-L23C(R)

  • 产品名称:H9F3124-L23C(R)
  • 所属分类:单发单收
  • 浏览次数:2152
  • 上传时间:2015-04-16 15:55:12



         武汉恒泰通专注工业级光电产品,凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验,有500多种光模块,产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天,多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力,帮助客户对市场需求、技术发展精确把控,节约运营成本,降低市场风险,不断为客户创新技术,创新价值。

     产品特点

l  1*9光发 射模块

l 工作波长: 1100nm~1600nm

l 传输介质:单模光纤

l 接口类型:SC/FC/ST

l 传输距离:20km

l 工作温度:0 ~+70℃(商业级),-40 ~+85℃(工业级)



二、指标参数

 1、最佳工作条件



参数

符号

单位

最小值

典型值

最大值

环境温度

Top

-40(工业级)



+85(工业级)

0(商业级)



+70(商业级)

电源电压

Vcc

V

4.74

5.0

5.25

3.14

3.3

3.47



2、技术参数



参数

速率

单位

最小

典型值

最大值

备注

中心波长

λc

nm

1100



1600



灵敏度

155Mbps



-34

-32



622Mbps



-30

-29



1250Mbps



-25

-24



低告警电平

155Mbps

-40



622Mbps

-40



1250Mbps

-35



高告警电平

155Mbps



-32



622Mbps



-29



1250Mbps



-24



信号电平

PECL



工作电流

Im

mA

70

80

150



消光比

EX

dB

9.0







引线焊接温度

Temp



260

350



引线焊接时间

t

s





10

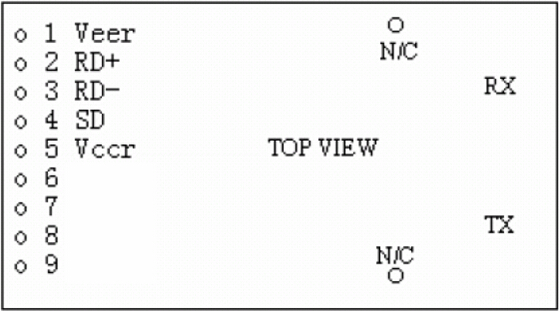

3、引脚定义





管脚

管脚名称

电 平

说 明

1

VEER



接收地

2

RD

PECL

接收数据正向输出

3

RDN

PECL

接收数据反向输出

4

SD

TTL

接收无光告警,正常为高电平,无光为低电平。

5

VCCR



接收电源

6

NC





7

NC



8

NC



9

NC
