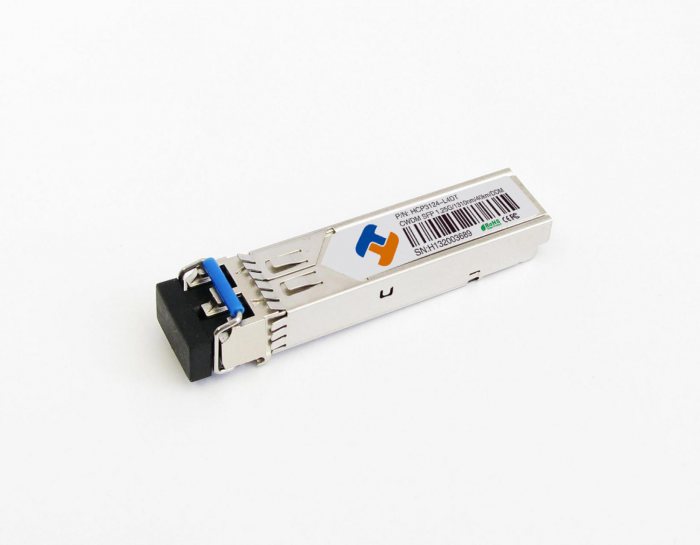

HCP3924-12DT

产品名称：HCP3924-12DT
所属分类：CWDM光模块
浏览次数：1649
上传时间：2015-02-02 10:25:41

武汉恒泰通专注工业级光电产品，凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验，有500多种光模块，产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天，多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力，帮助客户对市场需求、技术发展精确把控，节约运营成本，降低市场风险，不断为客户创新技术，创新价值。

产品特点

l CWDM 收发光模块

l 工作波长：1390nm

l 传输介质：单模光纤

l 接口类型：单纤LC

l 传输距离：120KM

l 工作温度：0 ~+70℃（商业级），-40 ~+85℃（工业级）

二、指标参数

1、最佳工作条件

参数	符号	单位	最小值	典型值	最大值
环境温度	Top	℃	0		70
电源电压	Vcc	V	4.74	5.0	5.25
电源电压	Vcc	V	3.14	3.3	3.47
操作数据速率		Mpbs		1250

2、技术参数

参数	符号	单位	最小的	典型值	最大值	备注
电源电流	Icc	mA			250
发射器差分输入电压	VD	mV	500		1500
共模输入电压	VCOM-Vcc	V		3.6
SD输出电压低	VOL-Vcc	V	-1.8		-1.6	1
SD输出电压高	VOH-Vcc	V	-1.0		-0.8	1
中心波长范围	λc	nm	1370	1390	1410	2
发射光功率	Po	dBm	-15		-8
消光比	EX	dB	8.2
光谱宽度	λ	nm			7.7
光学上升时间	TR	ns			2.0	3
光学下降时间	TF	ns			2.0	3
视图	ITU recommendation G.957 STM-1/OC-3
接收器灵敏度	S	dBm			-35.0	4
过载输入功率	Pin	dBm	-8			4
型号检测拉高	PD	dBm	-46.0
型号检测断言	PA	dBm			-36.0
型号检测滞后	PA- PD	dB	0.5		6

3、引脚定义

管脚	管脚名称	电平	说明
1	VeeT		发射机地
2	TX_Fault	PECL	发射机故障指示，1 代表发生故障
3	TX_Disable	PECL	发射机使能控制，1代表禁止发光
4	SDA	PECL	I2C 总线clock 信号
5	SCL		I2C 总线data 信号
6	MOD_ABS		模块在位指示，在模块内部接到地
7	RS0	PECL	接收机RSSI触发控制，高电平触发
8	RX_LOS	PECL	接收机信号丢失指示，1代表信号丢失
9	RS1		接收机地
10	VeeR		接收机地
11	VeeR		接收机地
12	RD-		接收机电口反向输出信号
13	RD+		接收机电口正向输出信号
14	VeeR		接收机地
15	VccR		接收机电源 - +3.3V
16	VccT		发射机电源 - +3.3 V
17	VeeT		发射机地
18	TD+		接收机电口正向输入信号 (CML-I)
19	TD-		接收机电口反向输入信号 (CML-I)
20	VeeT		发射机地
