H9S3112-L4x

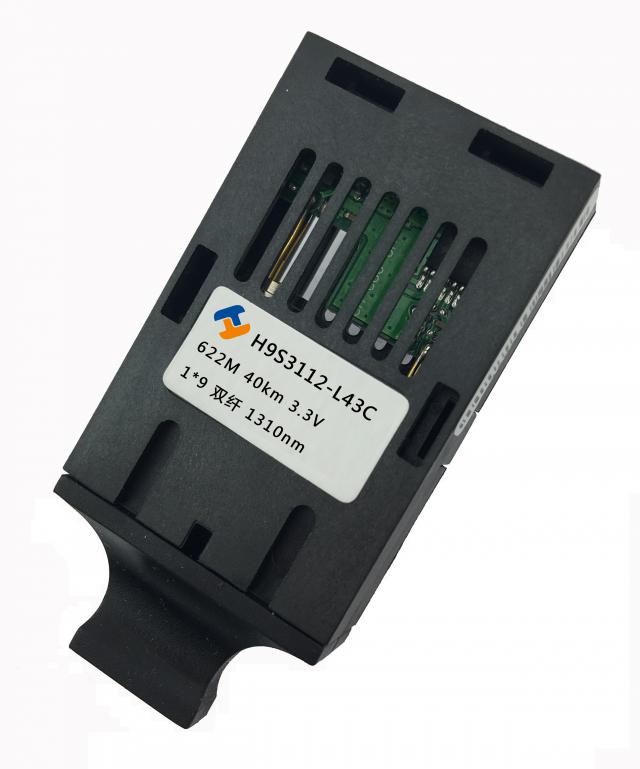

产品名称：H9S3112-L4x
所属分类：1x9 双纤
浏览次数：1616
上传时间：2015-01-31 09:52:21

武汉恒泰通专注工业级光电产品，凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验，有500多种光模块，产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天，多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力，帮助客户对市场需求、技术发展精确把控，节约运营成本，降低市场风险，不断为客户创新技术，创新价值。

产品特点

l 1*9双纤收发光模块

l 工作波长：1310nm

l 传输介质：单模光纤

l 接口类型：SC/FC/ST

l 传输距离：40KM

l 工作温度：0 ~+70℃（商业级），-40 ~+85℃（工业级）

二、指标参数

1、最佳工作条件

参数	符号	单位	最小值	典型值	最大值
环境温度	Top	℃	-40（工业级）		+85（工业级）
环境温度	Top	℃	0（商业级）		+70（商业级）
电源电压	Vcc	V	4.74	5.0	5.25
电源电压	Vcc	V	3.14	3.3	3.47
操作数据速率		Mbps		622

2、技术参数

参数	符号	单位	最小值	典型值	最大值	备注
工作电流	Icc	mA			300
发射器差分输入电压	VD	mV	500		1800
中心波长范围	λc	nm	1290	1310	1330
发射光功率	Po	dBm	-3		2
消光比	EX	dB	8.0
光学上升时间	TR	ns			2.0
光学下降时间	TF	ns			2.0
接收器灵敏度	S	dBm			-28.0
过载输入功率	Pin	dBm	-3
信号检测失效	PD	dBm	-35.0
信号检测有效	PA	dBm			-30.0
信号检测迟滞	PA- PD	dB	0.5		6

3、引脚定义

管脚	管脚名称	电平	说明
1	Vee		接收部分接地脚
2	RD+	PECL	接收部分数据正向输出
3	RD-	PECL	接收部分数据反向输出
4	SD	PECL	接收部分无光告警，低电平告警
5	VccR		接收部分电源
6	VccT		发送部分电源
7	TD-	PECL	发射部分反向数据输入
8	TD+	PECL	发送部分正向数据输入
9	Vee		发射部分接地脚
