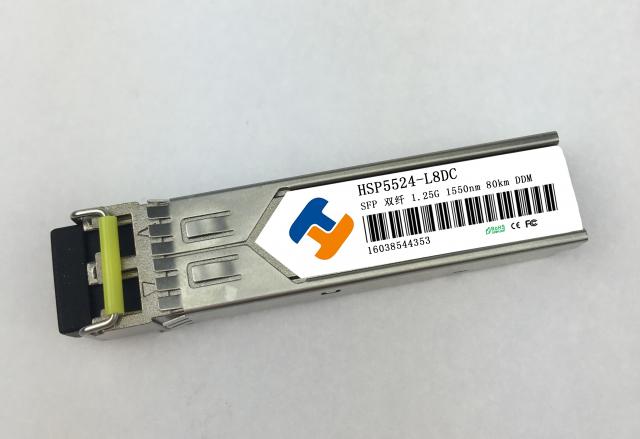

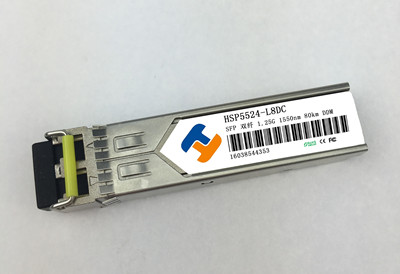

HSP5524-L8Dx

产品名称：HSP5524-L8Dx
所属分类：双纤 SFP
浏览次数：1525
上传时间：2015-03-31 16:44:11

武汉恒泰通专注工业级光电产品，凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验，有500多种光模块，产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天，多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力，帮助客户对市场需求、技术发展精确把控，节约运营成本，降低市场风险，不断为客户创新技术，创新价值。

产品特点

l 双纤SFP 收发光模块

l 工作波长：1550nm

l 传输介质：单模光纤

l 接口类型：双纤LC接口

l 传输距离：80KM

l 工作温度：0 ~+70℃（商业级），-40 ~+85℃（工业级）

二、指标参数

1、最佳工作条件

参数	符号	单位	最小值	典型值	最大值
环境温度	Top	℃	0（商业级）		+70（商业级）
环境温度	Top	℃	-40（工业级）		+85（工业级）
电源电压	Vcc	V	3.14	3.3	3.47
操作数据速率		Mbps		1250

2、技术参数

参数	符号	单位	最小值	典型值	最大值	备注
工作电流	Icc	mA			250
发射器差分输入电压	VD	mV	500		1500
中心波长范围	λc	nm	1530	1550	1570
发射光功率	Po	dBm	0		5
消光比	EX	dB	8.0
光学上升时间	TR	ns			2.0
光学下降时间	TF	ns			2.0
接收器灵敏度	S	dBm			-23.0
过载输入功率	Pin	dBm	-3
信号检测失效	PD	dBm	-35.0
信号检测有效	PA	dBm			-25.0
信号检测迟滞	PA- PD	dB	0.5		6

3、引脚定义

管脚	管脚名称	电平	说明
1	VeeT		发射机地
2	TX_Fault	LVTTL	发射机故障指示，1代表发生故障
3	TX_Disable	LVTTL	发射机使能控制，1代表禁止发光
4	SDA	LVTTL	I2C总线数据信号
5	SCL	LVTTL	I2C总线时钟信号
6	MOD_ABS		模块在位指示，在模块内部接到地
7	Rate Select	LVTTL	模块速率切换，1代表全速率
8	RX_LOS	LVTTL	接收机信号丢失指示，1代表信号丢失
9	VeeR		接收机地
10	VeeR		接收机地
11	VeeR		接收机地
12	RD-	CML	接收机电口反向输出信号
13	RD+	CML	接收机电口正向输出信号
14	VeeR		接收机地
15	VccR		接收机电源 +3.3V
16	VccT		发射机电源 +3.3V
17	VeeT		发射机地
18	TD+	CML	发射机电口正向输入信号
19	TD-	CML	发射机电口反向输入信号
20	VeeT		发射机地
